产品详情
上一个 【下一个】
产品名称：活性炭吸附器
产品型号：QL-HXT
产品信息：
一、活性炭吸附设备产品介绍：
活性炭吸附塔是一种高效、经济、实用的有机废气净化处理装置，是一种过滤吸附异味的环保设备产品，是净化高浓度有机废气和喷漆废气的吸附设备，利用活性炭本身的高强度吸附力，结合风扇的作用吸附有机废气分子，对有机废气有很好的吸附效果。
二、活性炭吸附设备工作原理：
有机废气气体由风机提供动力，正压或负压进入活性炭吸附器，废气与具有大表面的多孔性的活性炭接触 ，废气中的污染物被吸附，使其与气体混合物分离而起到净化作用，净化气体高空达标排放。
不含尘机废气处理活性炭吸附工艺流程图
含尘含高温机废气经活性炭吸附处理工艺流程图
当粉尘和颗粒物比较多时，活性炭吸附装置可同时和水帘机和水喷淋塔和UV等离子一起使用，达到废气净化达标排放。
含尘气体由风机提供动力，正压或负压进入塔体，由于活性炭固体表面上存在着未平衡和未饱和的分子引力或化学健力，因此当此固体表面与气体接触时，就能吸引气体分子，使其浓聚并保持在固体表面，污染物质从而被吸附，废气经过滤器后，进入设备排尘系统，净化气体高空达标排放。
三、活性炭吸附设备结构：
活性炭吸附净化装置由箱体，抽屉（方便更换炭），活性炭等部分组成。
1、活性炭吸附单元在设备箱体内分层抽屉式安装，能够非常方便从两侧的检查门取出。
2、检查门开启方便、密封严密。可以分别打开，单独取下。
3、基架用槽钢制作。坚固的基架可以保证设备安装和运输的要求。
4、进（出）气口是法兰式接口，可以连接风管。可以根据实际要求安排尺寸、位置、方向。例设箱体顶部或侧面。
5、含尘有机废气需经预处理设备后方可进入活性炭吸附器净化达标排放。
6、活性炭吸附设备可根据不同的废气性质选用不同材质：主体可选用不锈钢、炭钢、镀锌板、PP板等。
五、活性炭说明：
柱状活性炭以无烟煤为原料，由高压压制而成，外观为圆柱形，类似于放大版的铅笔芯，该活性炭成本低，强度高，其间隙结构非常丰富，具有良好的吸附力。常用于各种除臭、空气净化、废气处理等作业。
2、蜂窝活性炭
蜂窝活性炭也是无烟煤制成，在蜂窝磨具中压制精制而成。它的形状大多是长方体或正方体。它具有比表面积大、孔隙发达、阻力小、吸附饱和时间长的优点。常用于处理吸附苯、酮、醇、烷烃、酚、醚、醛等vocs的有机废气。
活性炭吸附箱主要分为抽屉式活性炭吸附箱和上进下出式活性炭吸附箱，一般在抽屉式活性炭吸附箱中会普遍选用蜂窝活性炭，也有少数商家选用颗粒碳。在目前市场上，颗粒碳的碘值可以选择范围是600-1200碘值，蜂窝炭可以选择的碘值目前最高是800，相信大家对活性炭吸附箱中活性炭的碘值都不陌生，碘值越高，活性炭的饱和时间就越长，也就是说相对来说使用寿命会更久。抽屉式活性炭吸附箱在装卸活性炭吸附箱的时候需要的人力和时间会更久，而且抽屉式活性炭的吸附箱的密封性相对上进下出式的活性炭吸附来说会差一些。上进下出式的活性炭吸附箱在装卸颗粒炭的时候会更方便，密封性更好，活性炭吸附箱的使用寿命也会相对更久。
六、活性炭吸附塔适用范围
活性炭吸附设备又可称为活性炭吸附塔、活性炭吸附装置，活性炭废气处理设备，活性炭过滤器，活性炭设备。主要应用于：各种有机废气净化，特别是喷漆废气处理、油墨废气、焊锡废气、塑胶废气处理用应最为广泛。活性炭吸附塔应用在喷漆废气处理与水喷淋除尘塔和UV光催化设备结合使用！以下是工艺流程图：
混动气旋塔+干式过滤+一级活性炭吸附+二级活性炭吸附工艺图
水喷淋+干式过滤+一级活性炭吸附+二级活性炭吸附工艺图
一级活性炭吸附+二级活性炭吸附工艺图
七、 活性炭吸附设备型号及相关参数：
|
型 号 |
处 理 风 量
（m3/h） |
设 备 阻 力（pa） |
活性炭量
（Kg） |
吸附率（%） |
风口尺寸
（mm） |
外 型 尺 寸
（mm） |
|
QL-HXT5Q |
5000 |
600-700 |
70 |
90 |
300×300 |
1600×1300×1300 |
|
QL-HXT1W |
10000 |
600-700 |
140 |
90 |
400×400 |
1800×1300×1300 |
|
QL-HXT15Q |
15000 |
600-700 |
200 |
90 |
500×500 |
2400×1300×1500 |
|
QL-HXT2W |
20000 |
600-700 |
280 |
90 |
550×550 |
3000×1300×1500 |
|
QL-HXT25Q |
25000 |
600-700 |
350 |
90 |
600×600 |
3500×1300×1500 |
|
QL-HXT3W |
30000 |
800-900 |
420 |
90 |
700×700 |
4000×1300×1500 |
|
QL-HXT35Q |
35000 |
800-900 |
490 |
90 |
700×700 |
4000×1300×1800 |
|
QL-HXT4W |
40000 |
800-900 |
560 |
90 |
800×800 |
4500×1300×1800 |
|
QL-HXT45Q |
45000 |
900-1000 |
630 |
90 |
850×850 |
5000×1300×1800 |
|
QL-HXT5W |
50000 |
900-1000 |
700 |
90 |
900×900 |
5000×1600×1800 |
|
QL-HXT6W |
60000 |
900-1000 |
850 |
90 |
950×950 |
5500×1600×1800 |
|
QL-HXT7W |
70000 |
900-1000 |
970 |
90 |
1000×1000 |
6000×1600×1800 |
|
QL-HXT8W |
80000 |
900-1000 |
1100 |
90 |
1100×1100 |
6500×1600×1800 |
|
QL-HXT9W |
90000 |
900-1000 |
1250 |
90 |
1200×1200 |
6500×1800×2000 |
|
QL-HXT10W |
100000 |
900-1000 |
1500 |
90 |
1250×1250 |
7000×1800×2200 |
注：以上规格仅供参考，若升级设计导致参数有变，恕不另行通知。
八、活性炭吸附设备工程案例
生产车间活性炭吸附设备成品

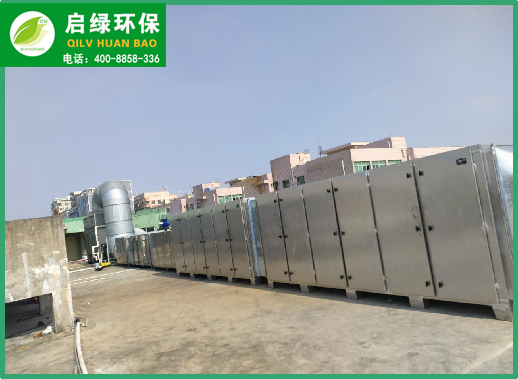

喷漆有机废气处理工程（水喷淋+一级活性炭吸附+二级活性炭吸工艺）
喷漆有机废气处理工程（水喷淋+一级活性炭吸附+二级活性炭吸工艺）
