产品详情

UV光解废气设备 废气处理装置

  【上一个】 【下一个

产品名称:UV光解废气设备 废气处理装置

产品型号:QLHB-UV

产品信息:

一、UV光解废气处理设备产品简介:

  启绿环保生产的QL系列UV光解废气处理设备又称之为UV光解设备,UV废气除臭设备,光催化氧化废气净化设备等。它是一种能高效快速去除挥发性有机物、无机物、硫化氢、氨气、硫醇、苯等各种恶臭气体的环保设备。脱臭效果较好,脱臭效果大大超过国家颁布的恶臭污染物排放标准(GB14554-93)。
  QL系列
UV光解废气处理设备广泛应用于喷漆废气处理、油墨废气处理、塑胶废气处理、化工废气处理、制药废气处理、污水池臭气处理、饲料废气处理、铸造废气处理等各种有污染源恶臭气体的废气处理脱臭净化。

有机废气经UV光解设备处理后+活性炭吸附高空排放

二、UV光解除臭设备工作原理

  有机废气气体处用排风设备输入到UV光解设备后,运用高能UV紫外线光束及臭氧对恶臭气体进行协同分解氧化反应,使恶臭气体物质其降解化成低分子化合物、水和二氧化碳,再通过排风管道排出室外。



三、QL系列UV光解废气处理设备技术介绍
  本产品利用特制的高能高臭氧UV紫外线光束照射恶臭气体和TiO2光催化,催化裂解恶臭气体如:氮、三甲胺、硫化氢、甲硫氢、甲硫醇、二甲二硫、二硫化碳和苯乙烯,硫化物H2S、VOC类,苯、甲苯、二甲苯的分子链结构,使有机或无机高分子恶臭化合物分子链,在高能紫外线光束照射下,降解转变成低分子化合物,如CO2、H2O等。
  TiO2光催化的催化化性在很大程度上影响光催光反应速率,而TiO2光催光活性主要受TiO2的晶型和粒径的影响。锐钛型TiO2的催化活性高。随着粒径的减少,电子与空穴简单复合的概率降低,光催化活性增大。另外,孔隙率、平均孔径、粒子表面状态,纯度等对其光催化活性也均有一定影响。为了提高光降解效率,对TiO2光催化剂进化改性,如研制纳米TiO2,制备TiO2的复合半导体,金属离子掺杂、染料光敏化等。也可以采用各种先进的手段制备TiO2催化剂,以提高光催化剂的活性。

  利用高能臭氧UV紫外线光束分解空气中的氧分子产生游离氧,即活性氧,因游离氧所携正负电子不平衡所以需氧分子结合,进而产生臭氧。UV+O2→O一+O*(活性氧)O+O2→O3(臭氧),众所周知臭氧对有机物具有极强的氧化作用,对恶臭气体及其它刺激性异味有立竿见影的清除效果。
利用高能UV光束裂解恶臭气体中细菌分子键,破坏细菌的核酸(DNA),再通过臭氧进行氧化反应,彻底达到脱臭及杀灭细菌的目的。


 附:《中华人民共和国国家标准-恶臭污染排放标准》GB14554-93

恶臭污染物厂界标准值是对无组织排放源(指没有排气筒或排气筒高度低于15m的排放源)的限值,见表。

序号

控制项目

单位

一级



二级

三级

新扩改建

现有

新扩改建

现有

1

mg/m3

1.0

1.5

2.0

4.0

5.0

2

三甲胺

mg/m3

0.05

0.08

0.15

0.45

0.80

3

硫化氢

mg/m3

0.03

0.06

0.10

0.32

0.60

4

甲硫醇

mg/m3

0.004

0.007

0.010

0.020

0.035

5

甲硫醚

mg/m3

0.03

0.07

0.15

0.55

1.10

6

二甲二硫

mg/m3

0.03

0.06

0.13

0.42

0.71

7

二硫化碳

mg/m3

2.0

3.0

5.0

8.0

10

8

苯乙烯

mg/m3

3.0

5.0

7.0

14

19

9

臭气浓度

无量纲

10

20

30

60

70

恶臭污染物厂界标准值



物质名称

恶臭气体主要来源



硫化氢

牛皮纸浆、炼油、炼焦、石化、煤气、粪便处理、二硫化碳的生产或加工

硫醇类

牛皮纸浆、炼油、煤气、制药、农药、合成树酯、合成纤维、橡胶

硫醚类

牛皮纸浆、炼油、农药、垃圾处理、生活污水下水道

氮肥、硝酸、炼焦、粪便处理、肉类加工

胺类

水产加工,畜产加工、皮革、骨胶

吲哚类

粪便处理、生活污水处理、炼焦、肉类腐烂、屠宰牲畜

硝基

燃料

烃类

炼油、炼焦、石油化工、电石、化肥、内燃机排气、油漆、溶剂、油墨印刷

醛类

炼油、石油化工、医药、内燃机排气、垃圾处理、铸造

恶臭气体的主要来源



四、QL系列UV光解设备的适应范围:
   适用于喷漆废气处理、油墨废气处理、塑胶废气处理、化工废气处理、制药废气处理、污水池臭气处理、鉰料废气处理、铸造废气处理等各种有污染源恶臭气体的脱臭净化 (广泛用于覆膜砂废气处理,饲料发酵废气处理、喷漆废气处理、漆包线废气处理等)。

UV光解废气处理设备用于喷漆废气处理与水喷淋除尘塔和活性炭吸附器结合使用!工艺流程图如下:




喷漆废气处理经水喷淋+UV光解+活性炭吸附工艺流程平面图示


 五、QL系列UV光解废气处理设备型号及参数

型    号
处理风量
(m3/h)
功   率
(KW)
外形尺寸(长宽高)
(mm)
电压(V)
风 阻
(PA)
风口尺寸(mm)
QL-UV5Q
5000m3/h
1.5
1100×1015×1160
220
150
700×800
QL-UV1W
10000m3/h
3.0
1600×1015×1160
220
150
780×1000
QL-UV15Q
15000m3/h
4.5
2400×1300×1300
220
150
1180×1100
QL-UV2W
20000m3/h
6.0
3000×1300×1300
220
150
1180×1100
QL-UV25Q
25000m3/h
7.5
3000×1300×1600
220
150
1180×1400
QL-UV3W
30000m3/h
9
3000×1300×1800
220
200
1180×1600
QL-UV35Q
35000m3/h
10.5
3500×1300×1800
220
200
1180×1600
QL-UV4W
40000m3/h
12
4000×1300×1800
220
200
1180×1600
QL-UV45Q
45000m3/h
13.5
4500×1300×1800
220
250
1180×1600
QL-UV5W
50000m3/h
15
5000×1300×1800
220
250
1180×1600
QL-UV6W
60000m3/h
18
5500×1300×1800
220
250
1180×1600
QL-UV7W
70000m3/h
21
6000×1300×1800
220
250
1180×1600
QL-UV8W
80000m3/h
24
6500×1300×1800
220
250
1180×1600
QL-UV9W
90000m3/h
27
7000×1300×1800
220
250
1180×1600

备注:1、常规废气净化设备相关参数,当浓度高于达标标准三倍以上需订制。

2、以上规格仅供参考,若升级设计导致参数有变,恕不另行通知。

UV光解设备结构图

产品主体采用304不锈钢、镀锌板或者碳钢等材质。

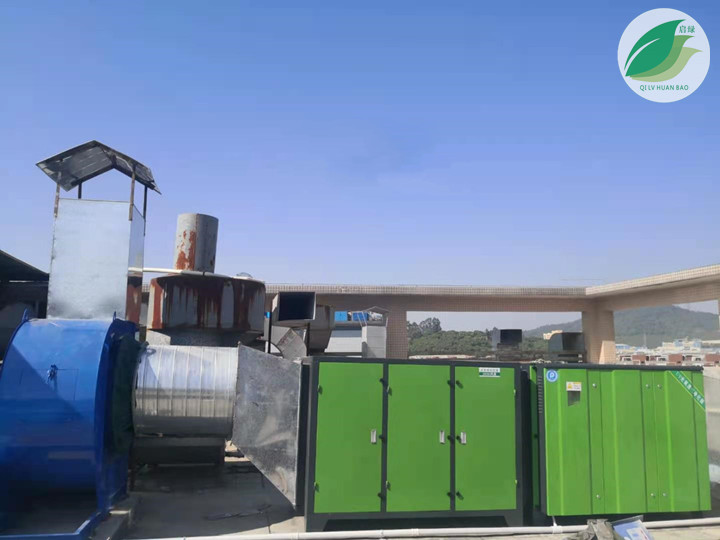

六、UV光解废气处理设备工程案例



东莞包装材料有限公司丝印废气处理工程案例(UV光解+活性炭吸附工艺)


东莞某生产有限公司塑胶废气处理工程案例(UV光解+活性炭吸附工艺)


广东某钢结构科技有限公司喷漆废气处理工程案例水喷淋+UV光解设备+活性炭吸附工艺)


深圳公司东莞分公司喷漆废气处理工程案例(水喷淋+UV光解废气处理+活性炭吸附工艺)



广东实业有限公司印刷废气处理工程案例(水喷淋+UV光解+活性炭吸附工艺)
