抛光粉尘水喷淋除尘工程

  上一个下一个

产品名称: 抛光粉尘水喷淋除尘工程

产品型号: QL-SPL

产品信息:

一、打磨抛光粉尘处理排达排放标准:

  达标排放标准:综合粉尘及外排浓度达到广东省地方标准DB44/27-2001《大气污染物排放限值》第二时段标准。粉尘浓度≤120mg/m3  。



二、打磨抛光粉尘处理水喷淋除尘工艺:





车间打磨抛光粉尘治理工程流程图示



三、打磨抛光粉尘处理水喷淋除尘工艺说明:

(1)旋流板废气除尘器是使含尘气体在水中进行充分水浴作用的除尘器;

(2)旋流板废气除尘器结构简单,造价较低,效果显著,主要由塔主体、三级滤池、进气管、排气管和喷淋系统组成;

(3)旋流板废气除尘工作原理:抛光打磨机粉尘经吸尘罩在风机引力的作用经过支管再到主风管,然后送入旋流塔体,沿塔体旋转上升;当含尘废气通过旋流装置时,其旋转速度进一步加强,强劲旋转上升的含尘废气在遇到大面积喷淋吸收液时,由于这些喷淋吸收液被良好的雾化,其比表面积已比正常情况下提高了二千多倍,形成了吸附、捕集能力极强的微小水珠,这些小水珠在塔体内与急速旋转上升的烟气相互接触碰撞,吸附、捕集烟尘,由于碰撞、吸附、捕集,水珠直径不断增大,分散度降低,在强劲旋转的烟气的离心力的作用下,被甩向塔壁,在重力作用下降至塔底的集液槽中。含尘废气经除尘装置净化后,仍以强劲的旋转方式进入脱水除雾装置。当含水分的烟气通过脱水除雾系统时,受脱水器产生的加速离心力的作用,废气中的水滴不断地被迅速甩向塔壁,在脱水环上形成液流,使废气中的水分得到了有效的分离,脱水装置的另一功能是有效地控制脱除的水分逆返回到废气中,引起废气的湿度增大。净化后的废气经气液分离装置脱水后排出塔外,送入烟囱高空排放。

(4)为了使含尘气体能均匀受到水的洗涤,在进气管末端设置喷头,喷头为喇叭口和伞状组成;

(5)厂方现有废气主要为打磨抛光后产生的颗粒及粉尘。粉尘粒通过清洗,沉於水中,需定期清捞。而粉尘颗粒遇水后,浮於水面或沉淀于池底,需定期清捞。

(6)旋流板废气除尘器设有自动补水系统,而治理后废水原则上不外排,不产生二次污染。



四、工厂抛光粉尘除尘净化设备工程案例

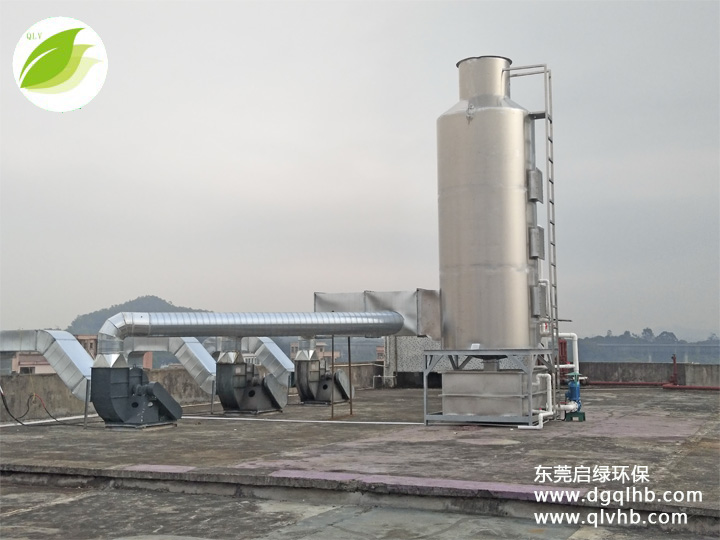

东莞铭某包装有限公司打磨抛光废气处理(水喷淋)

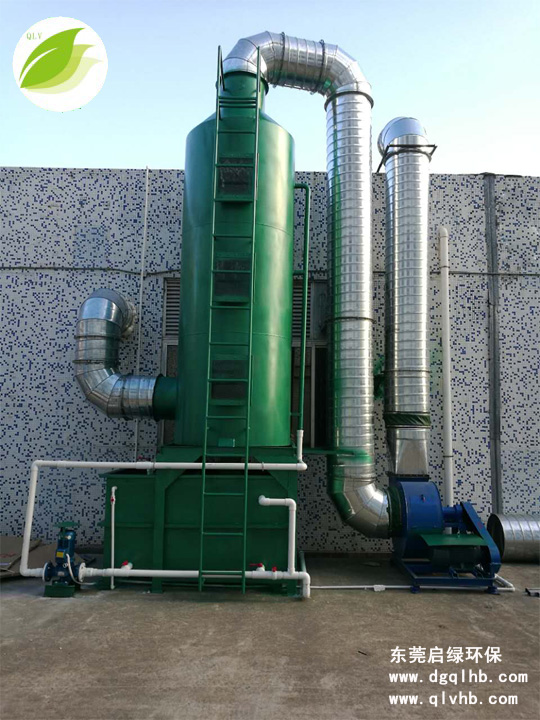

广州耀某金属制品有限公司打磨除尘处理工程

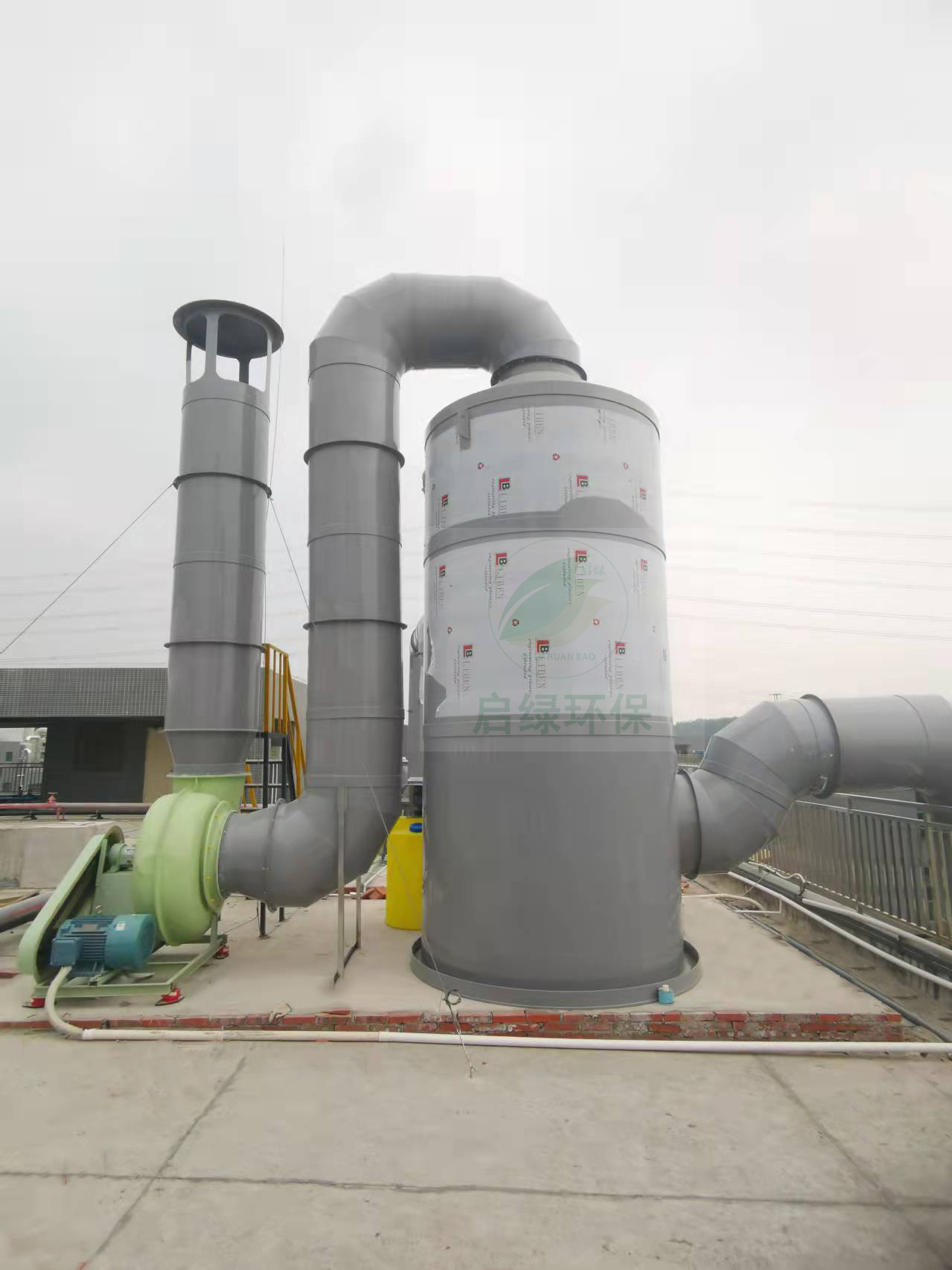

东莞市易某电子有限公司打磨粉尘治理工程


东莞市华某塑胶电子有限公司除尘处理工程





更多案例:广东百某影像科技工业公司铝镁合金抛光粉尘处理工程
